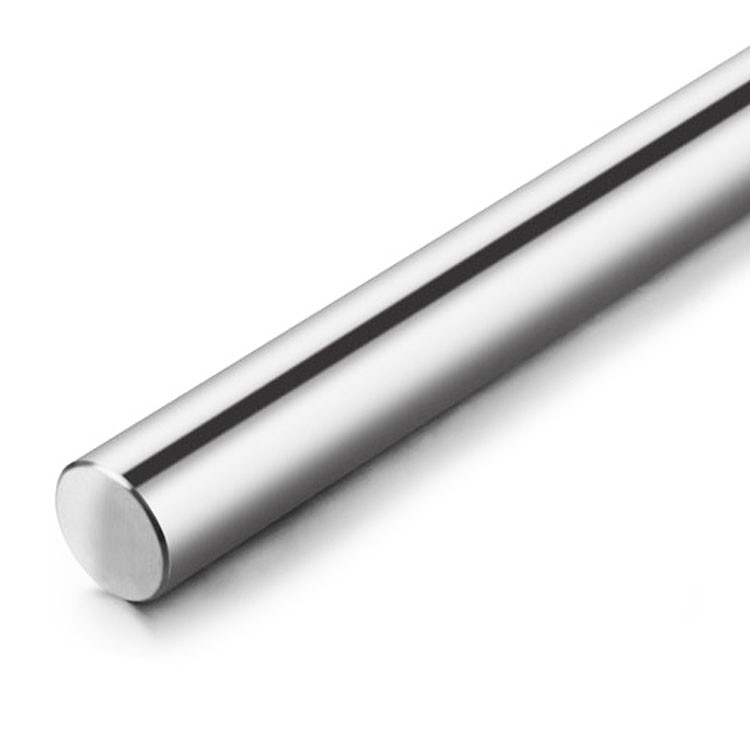

Вал линейного перемещения ø12мм 1000 мм

Описание

Прецизионный вал для точного скоростного перемещения исполнительных механизмов. Используется в 3D-принтерах, плоттерах, портальных станках, рольгангах, в мебельном производстве, в системах контроля доступа и других устройствах. Простой монтаж и низкая удельная стоимость перемещения. Применяется совместно с подшипниками качения или втулками скольжения.

Производится из углеродистого калиброванного прутка поверхностной закалкой токами высокой частоты и полировкой на бесцентровом прецизионном шлифовальном станке.

Характеристики

Модель

W12 (С12, S12, SGB12)

Диаметр номинальный d

12мм

Длина*,

1000±3мм

Марка стали

55 (AISI 1055)

Масса (1м)

890г

Твердость поверхности

62±2HRC

Глубина термообработки (DIN 6773)

0,8...1,2мм

Твердость сердцевины, не более

229HB

Прочность на разрыв

700...850Н/мм²

Точность (квалитет ISO)

-0...-11мкм (h6)

Отклонение от круглости t1, не более

5мкм

Отклонение от параллельности t2, не более

8мкм
